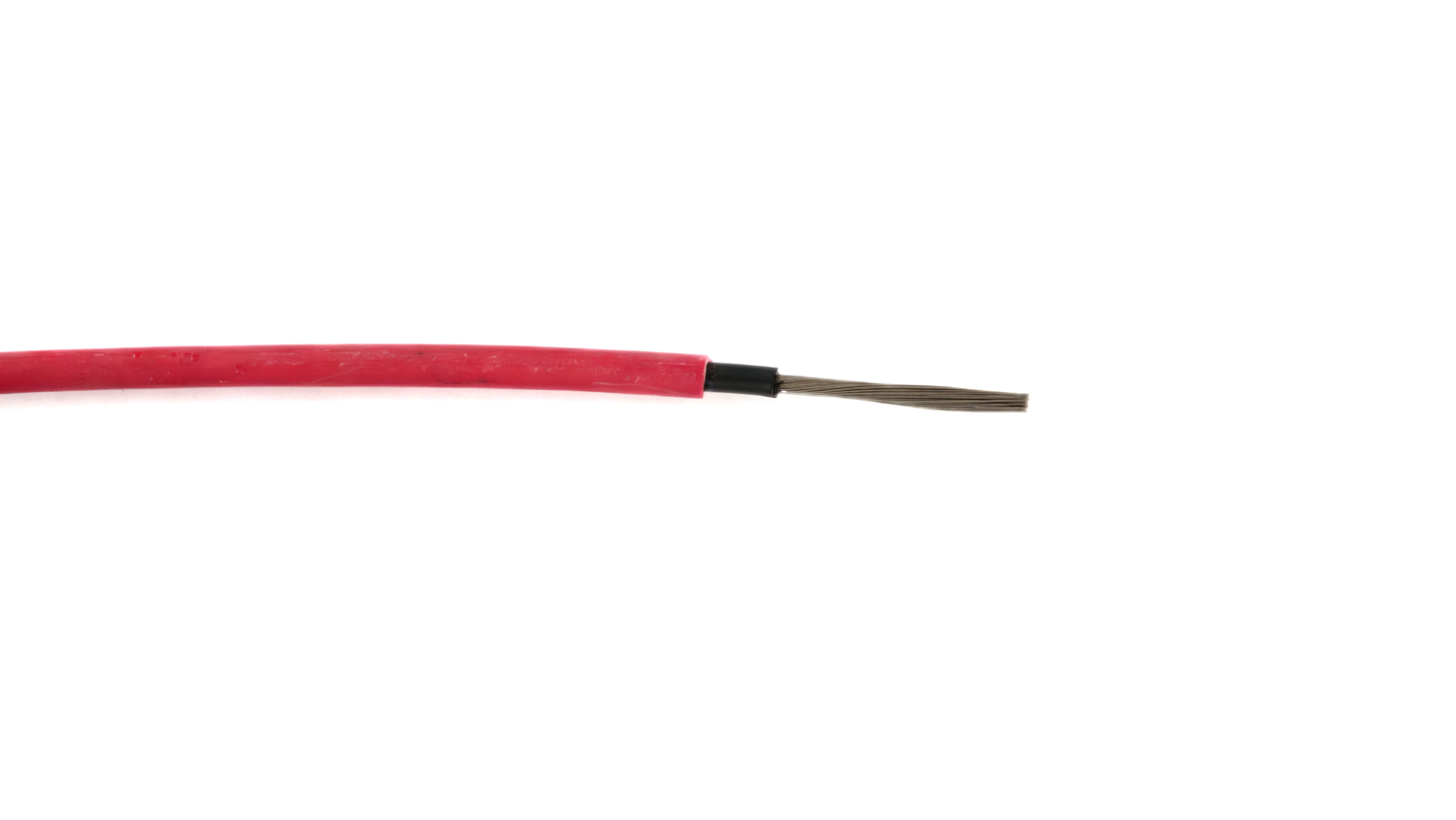

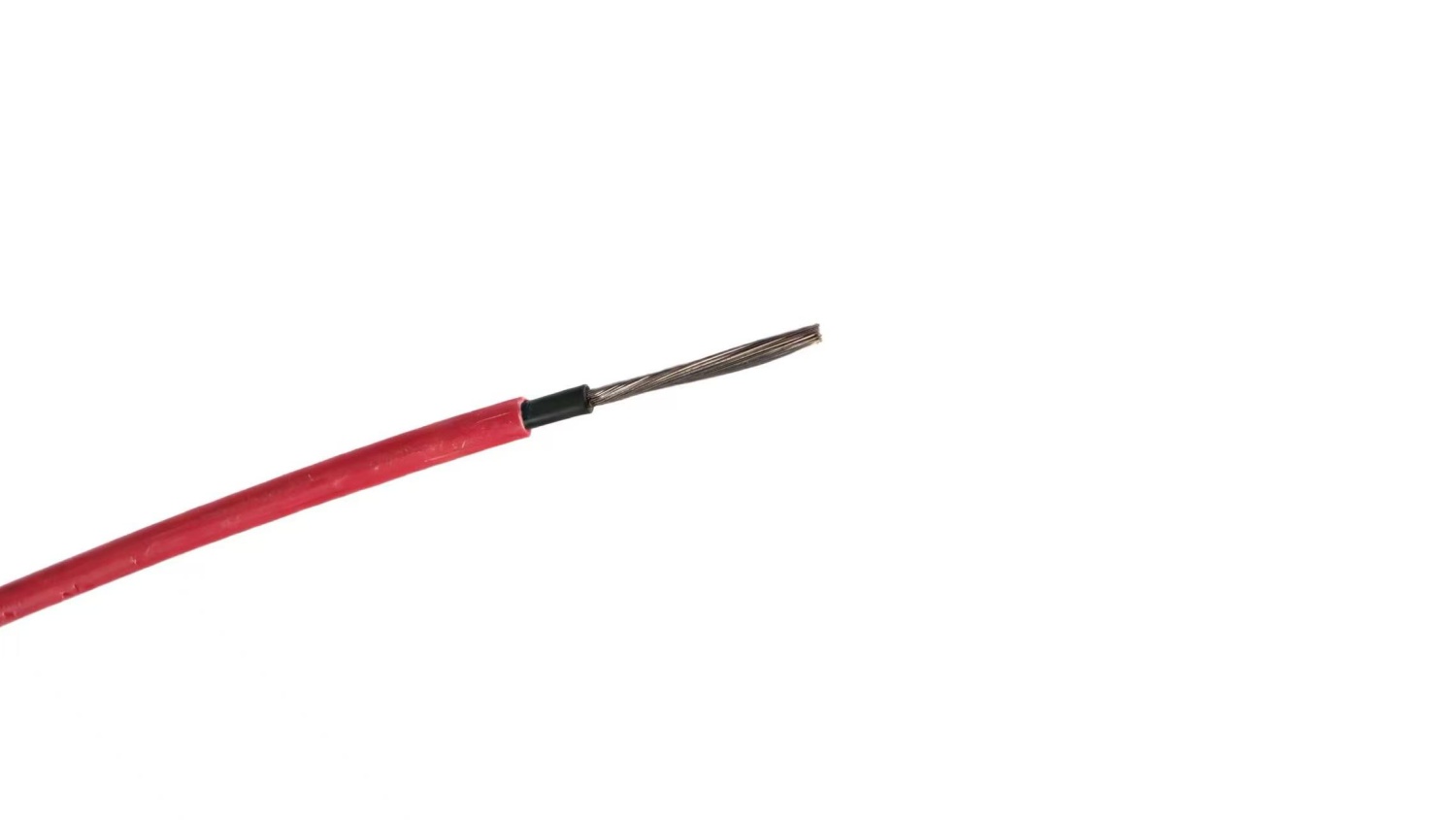

单芯4mm²铜芯交联聚乙烯绝缘光伏电缆
型号规格：PV1-F-0.6/1kv 1X4
| 产品参数： |
|
额定电压：0.6/1kV 导体材料：铜导体（单芯） 导体截面：1芯4mm² 绝缘材料：125℃辐照交联低烟无卤阻燃聚烯烃 绝缘厚度：0.7mm 护套材料：125℃辐照交联低烟无卤阻燃聚烯烃 护套厚度：0.8mm 耐温范围：正常工作温度-40℃至90℃，短路时（最长持续5秒）可承受250℃ 。 敷设要求：环境温度不低于-20℃，最小弯曲半径不小于线缆外径的10倍（静态敷设）或12倍（动态敷设）。 |
| 技术标准： |
| 2Pfg1169-2007 |
描述
应用场景：
其主要用途聚焦光伏发电系统的直流侧连接，具体包括：
- 光伏组件之间的串联接线，实现电能汇集。
- 组件组串与直流汇流箱（配电箱）之间的并联连接，集中电流输出。
- 直流汇流箱到逆变器之间的供电线路，为后续电能转换传输原始直流电能。
| 普通电缆与光伏电缆的区别 | |||||
| 性能 | 普通电缆 | 光伏电缆 | |||
| 导体 | 铜导体或镀锡铜导体 | 铜导体或镀锡铜导体 | |||
| 绝缘 | 聚氯乙烯或交联聚乙烯绝缘 | 辐照交联聚烯烃绝缘 | |||
| 护套 | 聚氯乙烯护套 | 辐照交联聚烯烃护套 | |||
| 分析： | |||||
| 1、普通电缆由表1可以看出所用导体和光伏电缆一致。 | |||||
| 2、普通电缆绝缘和护套由表1可以看出不同于光伏电缆。 | |||||
| 3、普通电缆只适用于普通环境铺设使用。 | |||||
| 4、光伏电力电缆的优点：耐高温、耐寒、耐油、耐酸碱盐、防紫外线、阻燃、环保，光伏电力电缆主要用于环境较恶劣的气候下，使用寿命25年以上。 | |||||
| 光伏应用： | |||||
| 太阳能光伏发电设备用PV1-F无卤电缆，是根据光伏发电设备所处的特殊环境条件设计的，主要是适用于直流电压端，发电设备的引出链接和组件间汇流链接，最高电压DC1.8kV光伏发电设备系统，可适用于昼夜温差较大的沙漠和有盐雾潮湿的沿海以及高原辐射强的地区。 | |||||
| 规格参数： | |||||
| 导体标称截面 mm² | 结构 | 绝缘厚度规定值 mm | 护套厚度规定值 mm | 理论外径 mm | 20℃最大直流电阻 Ω/km |
| 1.5 | 30/0.25 | 0.8 | 0.8 | 5.4±0.15 | 13.7 |
| 2.5 | 49/0.25 | 0.8 | 0.8 | 5.45±0.15 | 8.21 |
| 4 | 56/0.3 | 0.8 | 0.8 | 6.0±0.20 | 5.09 |
| 6 | 84/0.3 | 0.8 | 0.8 | 7.0±0.20 | 3.39 |
| 10 | 80/0.4 | 0.8 | 0.8 | 7.8±0.25 | 1.95 |
|
备注：以上仅为参考，具体值以规格承认书或技术协议书为准。 应用标准：2Pfg1169-2007 电压等级：0.6/1kV 额定温度：-40℃-90℃ 产品符合TüV标准，通过IEC60332燃烧测试，IEC60216-2耐热性测试 |
|||||
